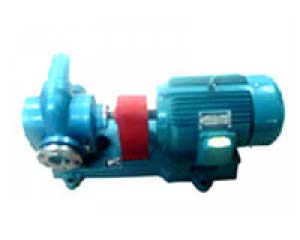

CH、CHY系列齒輪泵

時間：2012-03-13 11:32　作者：油泵　點擊： 次

　　CH、CHY型齒輪泵屬容積式泵。其獨特的結構方式具有自吸能力，輸送油料時脈動平穩，壓力較高、磨損小、使用壽命長、應用廣泛、效率高。
該泵設有安全閥作為超載保護，安全閥的全回流壓力為額定排出壓力1.5倍，可在用戶實際工藝要求的范圍內做適當調整。但本安全閥不能做減壓閥長期工作，需要時可在管路上另行安裝。
　　本系列齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
　　齒輪泵泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。
　　本泵廣泛應用于國防科研，石油、化工、發電、冶金、交通、制藥、食品等部門；根據工藝需要還可以派生成導熱油泵、瀝青泵、防腐泵。

型號 Model	流量 Flow capacity Q(m3/h)	排出壓力 Pump revolution (MPA)	轉速 Speed (r/min)	軸功率 axle power (kw)	電機 Electrical Motor (kw)	效率 Effciency % N	吸上高度 drawin up height (m)	口徑 callbre (mm)	安全回流 (Mpa)	重量 (kg)
CHY1.1	1.1	1.0	1400	0.75	1.5	44	3	6"	1.2	65
CHY2	2	0.6	1420	0.9	1.5	44	3	6"	0.8	66
CHY3.3	3.3	0.33	1400	0.8	1.5	44	3	1"	0.45	70
CHY4.5	3.3	0.33	1420	1.2	2.2	44	3	1"	0.45	85
CHY5	5	0.33	1420	1.3	2.2	44	3.5	1.5"	0.45	90
CHY8	8	0.33	960	1.8	2.2	47	5	φ50	0.45	135
CHY12	12	0.33	1420	2.9	4	50	5	φ50	0.45	135
CHY18	20.5	0.353	960	3.8	5.5	55	5	φ70	0.45	198
CHY29	29	0.353	1450	7.8	11	55	5	φ70	0.45	235
CHY45	45	0.9	1450	18.8	22	55	4.5	φ100	1.2	365
