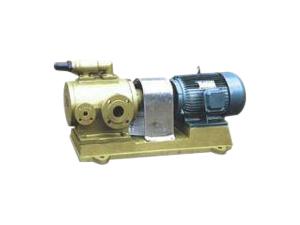

3GBW保溫三螺桿泵

時間：2012-03-13 16:31　作者：油泵　點擊： 次

　　30GB系列三螺桿泵是一種容積式泵，顯著的優點是結構簡單、體積小，允許高轉速工作平穩可靠、壓力脈動小、流量穩定、噪音低、效率高，正是利用螺桿嚙合原理，依靠旋轉的螺桿在泵套內相互嚙合，把被輸送的介質封閉在嚙合臟內，沿螺桿軸向連續勻速地推至排出口，為系統提供穩定的壓力。
　　三螺桿泵適用于輸送各種無腐蝕性油類及類似油的液體，輸送液體的粘度一般為3 0～760mm/s。高粘度介質可通過加溫降粘后輸送，其溫度一般不超過350℃。30GB系列三螺桿泵采用鑄鋼制成，有保溫和不帶保溫兩種，建議高粘度介質采用保溫結構的螺桿泵。泵的進出口方向，在通常情況下按圖示方向出廠即右進左出，如用戶有特殊要求也可做成左進右出。
　　三螺桿泵廣泛應用于石油、化纖、冶金、機械、電力、機床、船舶、玻璃、公路等各行各業。
　　三螺桿泵適用于輸送燃料油、潤滑油、液壓油、重油、瀝青及其它類似油的潤滑性液體。
　　該泵密封性能好，采用機械密封，根據用戶不同的介質，機械密封磨擦件選用不同的材質，對于高粘度介質。選用機械強度高、耐磨性好的硬質合金材料，保證了高溫下的密封性能。
技術參數表：

泵規格	流量		出口壓力 Mpa	泵轉速 r/min	功率KW		必須汽蝕余量	電動機型號
	m3/h	L/min			軸功率	電機功率
90*2-42	28.2	470.9	0.6	950	6.6	11	5.5	160L-6-B3
	27.5	457.6	1.0		10.2	15		180L-6-B3
	43.1	718.8	0.6	1450	10	15		160L-6-B3
	41.9	698.5	1.0		15.5	18.5		180M-4-B3
90*2-46	34.0	566.7	0.8	950	9.7	11	5.5	160L-6-B3
	52.6	875.4	0.6	1450	12	15		160L-4-B3
	520	866	0.8		14.9	18.5		180M-4-B3
	51.4	8561	1.0		18.6	22		180L-4-B3
100*2-46	48.0	800	0.8	950	13.3	15	5.5	180L-6-B3
	72.7	1212	0.6	1450	165	18.5		180M-4-B3
	72.0	1200	0.8		20.4	22		180L-4-B3
	71.2	1187	1.0		25.5	30		200L-4-B3
100*2-51	56.9	948.9	0.6	950	12.5	15	5.5	180L-6-B3
	55.7	928.6	1.0		20.8	30		225M-6-B3
	86.9	1448.3	0.6	1450	19.1	22		180L-4-B3
	850	1417.2	1.0		31.8	37		225S-4-B3
110*2-46	60.9	1015	0.6	950	13.7	18.5	5.5	200L-6-B3
	58.9	951.7	1.0		21.8	30		255M-6-B3
	96.7	1611	0.6	1450	21.9	30		200L-4-B3
	94.6	1577	1.0		33.9	45		225M-4-B3
120*2-42	67.9	1131	0.6	950	15.5	18.5	5.5	200L-6-B3
	65.4	1090	1.0		24.5	30		225M-6-B3
	108	1802	0.6	1450	24.7	30		200L-4-B3
	105	1760	1.0		38.2	45		225M-4-B3
120*2-46	79.6	1327	0.6	950	17.8	22	5.5	200L-6-B3
	77.2	1285	1.0		28.2	37		250M-6-B3
	126	2101	0.6	1450	28.5	37		225S-4-B3
	123	2059	1.0		44.1	55		225M-4-B3
150*2-46	158	2640	0.6	950	34.6	45	5.5	Y280S-6-B3
	154	2582	1.0		54.5	75		Y315S-6-B3
	241.7	4029.7	0.6	1450	53.8	7590		Y280S-4-B3
	236.5	3942.2	1.0		82.2			Y280M-4-B3
